電生理數據記錄分析系統 IPA Integrated Patch Clamp Amplifiers with Data Acquisition System

產品特色

• 完整的售後服務與實驗技術指導

• 如同高階機種dPatch, IPA一套設備即包含所有電生理記錄所需的硬體，且已經包含了1個或2個前端訊號放大器 (Headstage)

• 適合進行胞外記錄實驗以及較基本的單一細胞記錄實驗

• 不論何種電生理記錄，電極阻抗皆可透過電腦進行全自動調整

• 接收頻率、波段過濾、放大倍率皆可透過電腦控制

• 訊號補償與低雜訊的硬體設計帶給您清楚且不失真的電生理訊號

• 包含了功能強大的SutterPatch® 記錄分析軟體，賦予您充足的數據記錄/分析彈性

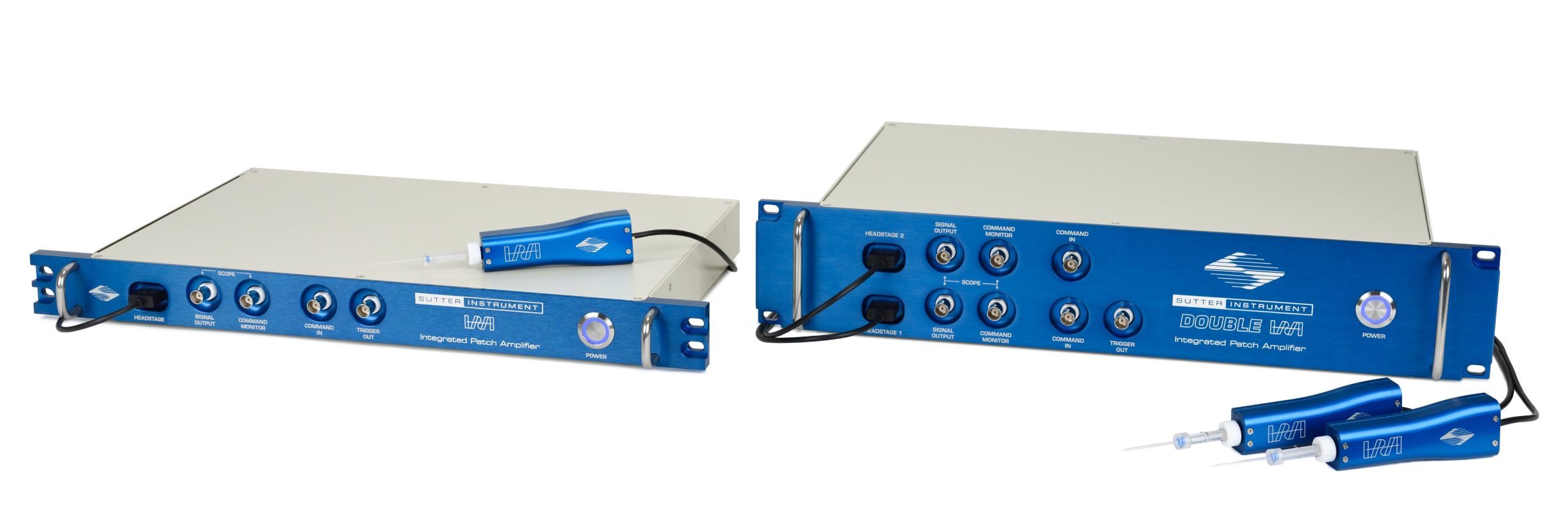

Sutter Instrument 推出 IPA 整合式膜片箝制放大器系列，為高效、低雜訊的全細胞記錄提供解決方案。IPA 系統提供單個前端放大器版本（IPA）或雙前端放大器版本（Double IPA），結合了尖端放大器技術與完全整合的 D/A 和 A/D 轉換器，並配備高速 USB 介面。數據採集、管理和簡化分析都透過內附的 SutterPatch® 數據採集與分析軟體來完成，該軟體以 Igor Pro (WaveMetrics, Inc.) 為基礎。

外部輸入與輸出

您可以使用 4 個輔助類比輸入通道來記錄外部訊號，例如環境參數或刺激資訊。IPA 系統還支援周邊硬體的控制，例如波長或溶液切換器，透過 2 個類比輸出和 8 個數位 (TTL) 輸出通道。除了標準的分線電纜，您也可以選購 Patch Panel，這是一種在機架前面連接輔助訊號的整潔方式。

SutterPatch 軟體

IPA 系統與 SutterPatch 軟體結合，經過精心設計，能自動捕捉並儲存所有放大器設定、刺激資訊和外部實驗參數，並將它們與原始數據軌跡建立時間上的關聯。這包括所有放大器和採集設定，以及實驗的時間和進度。放大器級的完全整合電腦控制意味著採集軟體隨時了解放大器和數位轉換器的內部狀態，並能追蹤可能發生的任何變化，無論變化是自動觸發還是由使用者手動啟動。

追蹤其他外部數據

除了自動追蹤連接硬體的狀態變化外，研究人員還可以手動觸發標籤，以記錄未連接到 IPA 系統的儀器所進行的事件，例如施加刺激。

數據可視化與分析

SutterPatch 軟體旨在簡化複雜數據集的導航和分析。示波器視窗支援多種檢視模式，包括二維和創新的三維顯示。3D 視圖在檢測方法開發期間特別有用。SutterPatch 建立在成熟的 Igor Pro 平台最新版本之上，結合了 Igor Pro 的原生功能與大量專為電生理學應用量身定制的功能。無論是剛接觸還是經驗豐富的膜片箝制程式使用者，都能輕鬆上手 SutterPatch 軟體。

應用模組

應用模組為特定應用提供專注的功能：

• 事件偵測模組： 一種反摺積演算法，擅長在有雜訊的背景下檢測微小的突觸事件。

• 動作電位分析模組： 包含相平面圖、時序和波形統計。

• 相機模組： 一種輕鬆記錄所記錄細胞身份和狀況的方式。

IPA 和 Double IPA 整合式膜片箝制放大器是電腦控制的單或雙前端放大器，針對全細胞記錄應用進行了優化。

放大器

• 電壓箝制和真實電流箝制模式，並可智慧切換模式以避免電流偽影。

• 在 0.1-10 kHz 頻寬下的開路 (RMS) 雜訊為 1.4 pA。

• 快速吸管電容補償和全細胞補償。

• 吸管電容補償最高可達 25 pF。

• 全細胞補償： Cm 從 1-100 pF；Rs 從 1-100 MΩ。

• 內建自動補償程序。

• 串聯電阻預測和校正（0-100 MΩ）。

• 四階貝塞爾低通濾波器（截止頻率 = 0.5 – 20 kHz）。

• 輸出增益： 0.5-25 mV/pA（電壓箝制）；10-500 mV/mV（電流箝制）。

• 保持電位 ±1000 mV。

• 電流箝制橋式補償和電容中和。

• 慢速保持電位追蹤，用於補償電流箝制記錄期間的漂移。

數據採集

• 內嵌式數據採集系統，無需外部採集卡，簡化設置。

• 單一高速 USB 連接埠即可控制數據採集和放大器。

• 最多可達 6 或 8 個輸入通道（每個通道採樣率 0.1 - 50 kHz）。

• 總採樣率最高可達 400 kHz。

• 多放大器模式： 可連接任意兩個 IPA 或 Double IPA 放大器組合，提供最多 16 個輸入通道。

• 複雜的指令波形。

• 輔助輸入/輸出用於控制其他儀器。

  • 4 個類比輸入通道 (±10 V)。

  • 2 個類比輸出通道 (±10 V)。

  • 8 個數位輸出通道 (TTL)。

• 數據採集可由內建的微秒時鐘或外部 (TTL) 觸發啟動。

SutterPatch 軟體

• 以 Igor Pro (WaveMetrics, Inc.) 為基礎。

• 範式與程序提供完整的實驗控制。

• 波形編輯器可輕鬆創建即使是最複雜的刺激模式或使用者定義的模板。

• 關聯中繼資料儲存所有與實驗相關的資訊。

• 全面的數據分析程序和可生成出版品質的圖形。

• 可在 Windows 10 或更高版本（64 位元）或 Mac OS X 10.11 (El Capitan) 或更高版本上運行。
