產品特色

• 包含了功能強大的SutterPatch® 記錄分析軟體，賦予您充足的數據記錄/分析彈性
• 支援任何第三方廠牌的類比訊號輸入設備，包含了常見的舊式電生理訊號放大器
• 安裝只需使用一條BNC線將放大器的類比訊號輸出至Dendrite，無需更動放大器與headstage既有的配線
• 使用USB與電腦連接，無需專門的數據擷取介面卡與桌上型電腦
• 日後可直接加價升級換購新款的dPatch 或 IPA電生理記錄系統，節省您未來汰舊換新的支出

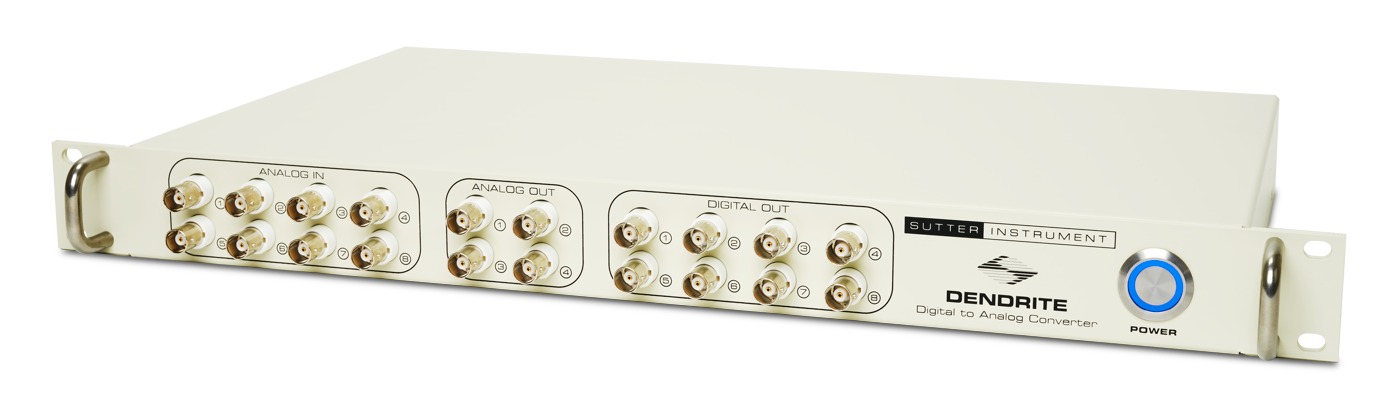

Dendrite 數據採集系統

傳統的電生理學系統採用三層架構：放大器、電腦介面和數據採集軟體。Sutter Instrument 的膜片箝制放大器系統，包括 IPA® 系列和 dPatch® 放大器系列，將這三層整合為方便、完整的一站式套件，並內含越來越受歡迎的 SutterPatch® 數據採集、管理與分析軟體。然而，Dendrite 系統則滿足了希望將現有放大器與 SutterPatch 軟體功能結合的客戶需求。

Dendrite 系統功能

Dendrite 系統配備八個類比輸入訊號、四個類比輸出線和八個數位輸出，採樣率最高可達 50kHz，涵蓋了大多數電生理學應用。獨立的 16 位元 A/D 和 D/A 轉換器是尖端技術的體現，能避免串擾並為幾乎所有使用情境提供足夠的解析度。觸發輸入和輸出線路則能實現與其他設備的協調。

系統透過 高速 USB 2.0 連接埠與電腦連接，驅動程式和 SutterPatch 軟體的安裝通常只需幾分鐘。Dendrite 系統可接受來自大多數符合 ±10V 訊號範圍標準的膜片箝制放大器及其他電生理學放大器的輸入。它也能控制接受符合標準類比或數位輸入的放大器和周邊設備。

SutterPatch 軟體

Dendrite 與 SutterPatch 軟體系統旨在讓使用者能夠新增儀器設定、刺激應用和外部實驗參數等資訊，並將其與原始數據軌跡建立時間上的關聯。這包括所有採集設定，以及實驗的時間和進度。此外，實驗人員可以手動觸發標籤，以記錄未連接到 Dendrite 系統的儀器所發生的事件，例如施加刺激。

有關環境參數和樣本屬性更詳細的資訊可以與原始數據一起記錄和儲存。該系統總共支援超過 600 個中繼資料屬性。例如：動物物種、基因型、細胞樣本準備的日期/時間、記錄溶液、吸管電阻、硬體屬性，以及所施加刺激的詳細資訊。

數據可視化與分析

SutterPatch 軟體旨在簡化複雜數據集的導航和分析。示波器視窗支援多種檢視模式，包括二維和創新的三維顯示。3D 視圖在檢測方法開發期間特別有用。SutterPatch 建立在成熟的 Igor Pro 平台最新版本之上，將 Igor Pro 的原生功能與大量專為電生理學應用量身定制的功能相結合。無論是剛接觸還是經驗豐富的膜片箝制程式使用者，都能輕鬆上手 SutterPatch 軟體。

數據採集

• 高速 USB 連接埠控制數據採集。

• 多達 8 個類比輸入通道（±10V；每個通道採樣率 0.1–50 kHz）。

• 4 個類比輸出通道（±10V）。

• 8 個數位輸出通道 (TTL)。

• 總採樣率最高可達 400 kHz。

• 可生成複雜的指令波形。

• 數據採集可由內建的微秒時鐘或外部 (TTL) 觸發啟動。

SutterPatch® 軟體

• 以 Igor Pro (WaveMetrics, Inc.) 為基礎開發。

• **「範式」和「程序」**提供完整的實驗控制。

• **「波形編輯器」**可輕鬆創建複雜的刺激模式或使用者定義的模板。

• **「關聯中繼資料」**儲存所有與實驗相關的資訊。

• 提供全面的數據分析程序和可生成出版品質的圖形。

• 具備快速反應的線上線頻率消除功能。

• 可在 Windows 10 或更高版本（64 位元）或 Macintosh OS X 10.11 (El Capitan) 或更高版本上運行。

應用模組

這些模組為特定應用提供專注功能：

• 事件偵測模組： 一種反摺積演算法，擅長在有雜訊的背景下偵測微小的突觸事件。

• 動作電位分析模組： 包含相平面圖、時序和波形統計。

• 相機模組： 輕鬆記錄所記錄細胞的身份和狀態。

• 單通道分析模組： 包含所有點的直方圖、理想化軌跡、持續時間與振幅分佈和散佈圖。

尺寸

• 18.8 吋 x 11.8 吋 x 1.8 吋

• 8 公分 x 30 公分 x 4.5 公分

重量

• 5 磅（2.3 公斤）

電氣規格

• 電壓： 110/240 伏特

• 頻率： 50/60 赫茲電源線
