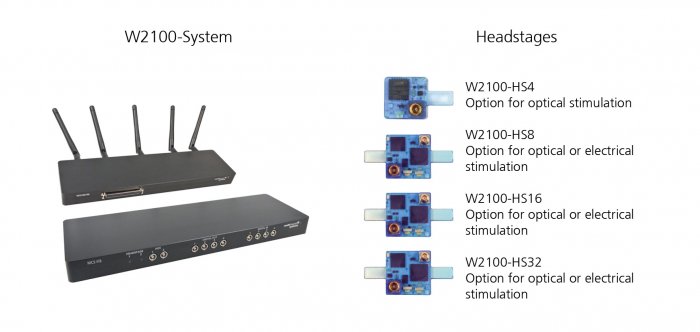

W2100微電極陣列無線電生理訊號記錄系統

無線活體系統是一體化解決方案，用於放大、記錄和分析來自 4、8、16 或 32 個通道的活體數據。

該系統包含您所需的一切：小型前端放大器，內建類比/數位轉換器、數位傳輸、功能強大的接收器、電池以及強大的軟體套件。

無線系統最大的優點是數據在前端放大器本身進行放大和數位化。這樣，只有數位數據會傳輸到接收器，確保您的數據不會被稀釋或失真。

憑藉其卓越的訊號雜訊比，它是尖峰電位、局部場電位 (LFP)、腦電圖 (EEG)、心電圖 (ECG) 和皮層腦電圖 (ECoG) 的理想解決方案。接收器的額外輸入允許數據與外部設備同步。

使用 W2100 影片系統，可以實現影片與數據的同步記錄。

MCS-IFB 介面板：靈活的數據樞紐

作為系統的一部分，MCS-IFB 3.0 Multiboot 是一種新型介面板，能夠接收來自 MEA2100(-Mini)-前端放大器、多孔盤-MEA-前端放大器、CMOS-MEA5000-前端放大器、MEA2100-Beta-Screen-前端放大器、MCS-SCU 或 W2100-接收器的數據。這使得僅使用一個介面板即可實現高成本效益的組合與多個記錄系統。例如，您可以使用 MEA2100 系統進行 60、120 或 256 個電極的實驗，然後再添加多孔盤-MEA-前端放大器，開始高通量篩選。此外，也可以使用相同的介面板進行體外 MEA 實驗和繫留/無線體內記錄。這讓您在根據特定研究需求切換配置時擁有更大的靈活性。

主要特色：

• 即時訊號偵測與回饋*

• 自由程式化 DSP*

• 多個輸入/輸出，包括數位、類比和音訊

• 超高速 USB 3.0 埠

*適用於 MEA2100(-Mini)、ME2100 和 W2100

無線數據採集系統與類比數據輸出

這是一款帶有額外類比數據輸出的無線數據採集系統。

系統包含接收器、MCS-介面板 3.0 multiboot 和軟體套件。系統可透過 USB 3.0 高速連接到任何電腦或筆記型電腦，並由 Multi Channel Suite 或自訂程式控制。可與所有 W2100 前端放大器操作。68 針連接器提供類比數據存取，可串流至第三方數據採集系統。

請注意：介面板最初僅限於運行 W2100 系統。如需介面板的完整功能，可單獨訂購升級包。(IFB 3.0 Multiboot 升級)

接收器 (W2100-RE-AO)：

• 尺寸 (寬 x 深 x 高)：250×83×25 毫米

• 5 個天線用於訊號接收

• 可接收來自多達 4 個前端放大器的訊號 (採樣率降低)

• 68 針連接器用於存取類比數據

MCS 介面板 3.0 multiboot (MCS-IFB 3.0 Multiboot)：

包含各種輸入/輸出：

• 2 個 eSATA： 用於連接 2 個接收器 (W2100-RE)。

• 4 個數位輸出： 用於 16 位元數位輸入/輸出通道的輸出位元 0−3 介面 (Lemo 連接器)。

• 4 個數位輸入： 用於與其他儀器同步 (位元 0–3) (Lemo 連接器)。

• 數位輸入/輸出： 用於 16 位元數位輸入/輸出通道的介面。產生或接受 TTL 脈衝。

• 1 個立體聲輸出： 可匯出 2 個通道 (例如到示波器或耳機，使訊號可聽)。

• 2 個類比輸入： 用於 2 個額外類比輸入 (通道 1 和 2) 的介面 (Lemo 連接器)。

• 類比輸入： 8 通道類比輸入 (通道 1-8)。

• 1 個接地。

• 1 個通用序列匯流排高速。

• 外部電源供應： 100−240V 輸入電壓範圍。

數據採集與分析軟體 Multi Channel Suite：

• 包含 2 年維護套件 (軟體更新和支援)。

配件：

• 前端放大器電池充電設備，USB 供電。

• 訊號產生器。

• 用於開啟前端放大器的紅外線手電筒。

• 線材組。

• 包含用戶手冊和軟體的 CD。

技術規格依資料表所示，除非訂單中另有註明。

請注意：前端放大器需要單獨訂購。
