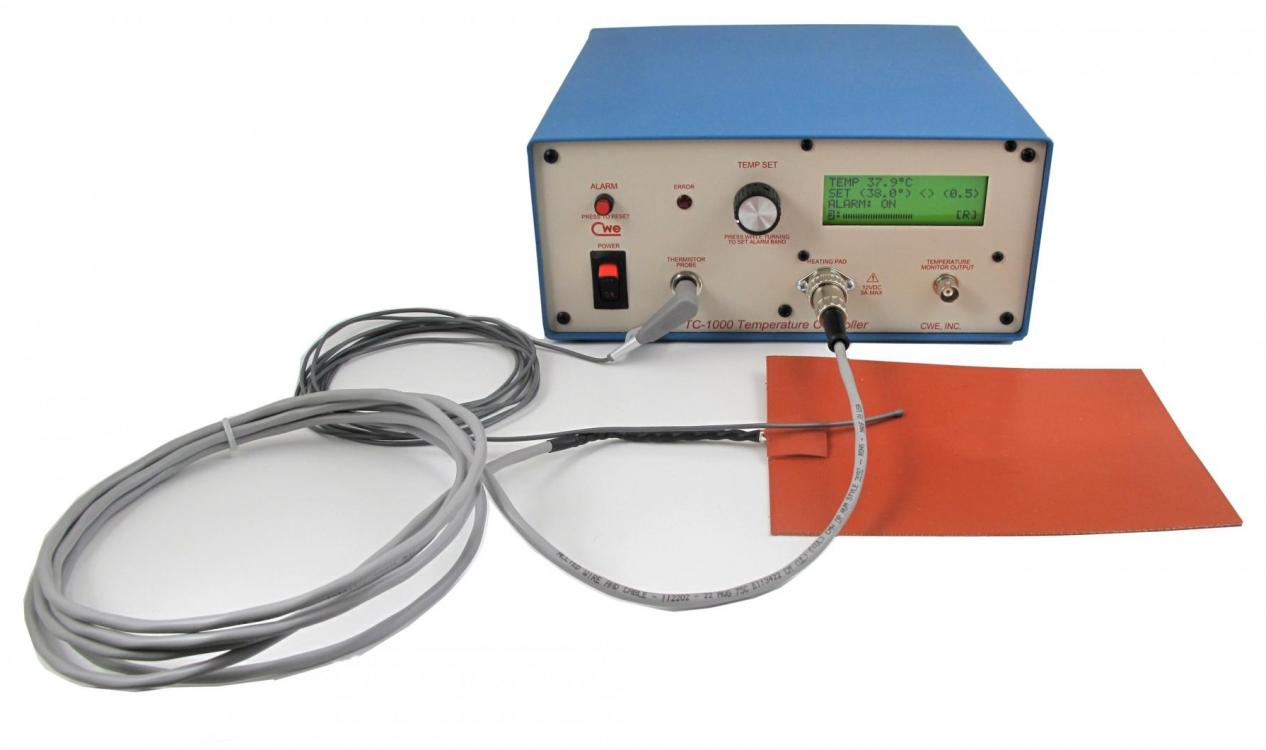

小動物溫度回饋儀 Model TC-1000 Temperature Controller

TC-1000 溫度控制器用於監測和控制小型動物的體溫。這款儀器採用低電壓直流比例控制器，透過電阻式加熱墊提供無干擾加熱。平滑的比例-積分-微分 (PID) 控制消除了開/關式控制器常見的電氣瞬變。前面板的 LCD 螢幕顯示當前體溫、目標設定點溫度、警報設定和加熱器功率條狀圖。類比輸出提供與溫度相對應的線性電壓。

該控制器使用標準的 YSI-400 系列（或相容）熱敏電阻探頭。CWE 提供各種尺寸的可互換探頭，以適應被監測的動物。電阻式加熱毯有小鼠、大鼠或貓的尺寸可供選擇。其他電阻式加熱設備（如浸入式加熱器）也可連接，只要電流消耗在 12VDC 下小於 3A 即可。使用外部電池或電源供應器，透過後面板的接線柱，加熱電流最高可達 10A。

操作

TC-1000 控制器操作簡單。插入探頭和加熱毯後，顯示器會顯示動物的體溫。可調整的設定點溫度和警報範圍也會顯示，兩者皆可透過單一旋鈕調整。過溫/低溫警報具有可調整的遲滯功能，可透過按鈕啟用。本機自動偵測故障情況，例如探頭或加熱毯有缺陷或斷開。初始設定程序會選擇動物尺寸，以提供最佳控制，防止意外過熱。

主要特色

• 適用於小鼠、大鼠和貓的系統

• 精確的比例控制器

• 使用標準 YSI 熱敏電阻探頭

• 可調整的溫度警報

• 無干擾；適用於敏感的記錄設置

• 溫度控制範圍： 25−45∘C

• 溫度解析度： 0.1∘C

• 熱敏電阻探頭相容性： YSI-400 系列

• 探頭輸入連接器： 電話插孔，兩導體

• 類比溫度輸出： 100mV/∘C

• 加熱毯連接： 5 針鎖定 DIN

• 加熱器功率： 12VDC @ 最大 3A

• 電源要求： 120/240VAC,50/60Hz,75VA

• 尺寸： 寬 9.4 x 高 4.5 x 深 8 英吋 (24 寬 x 11.5 高 x 20.5 深 公分)
